产品展示Product
过流材质： 304/304L、316/316L不锈钢以及双相不锈钢、
驱动方式：电机直接驱动、变频电机驱动
密封形式：机械密封、双端面机械密封
产品特性：IH系列属于化工离心泵，适应输送介质粘度类似于水的各种液体。

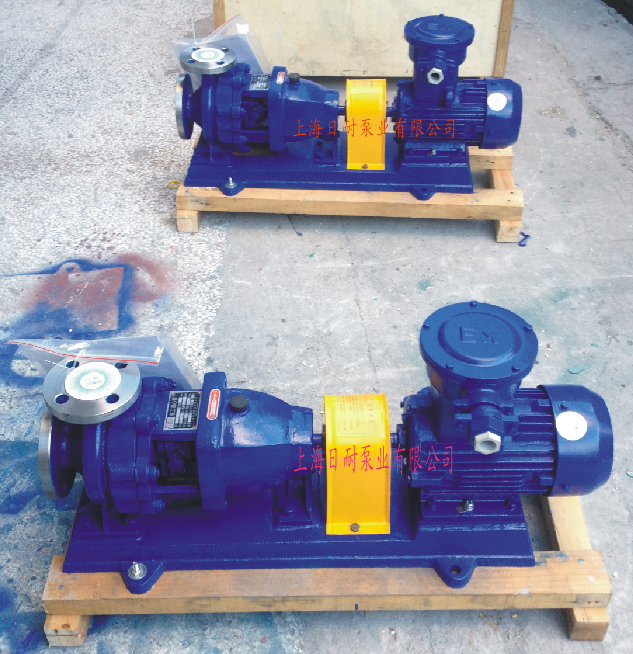

1. IH型化工泵是单级单吸（轴向吸入）悬臂式离心泵，供输送不含固体颗粒、具有腐蚀性、粘度类似水的液体。其标记、额定性能和尺寸等效采用国际标准ISO2858，具有性能范围广、效率高、"三化"水平高和维修方便等特点，其效率比F型泵平均提高5%，是国家推广的节能产品。
2. 填料密封：泵盖内设有填料函，采用软填料密封，填料函内可通入有一定压力的水，供密封冷却，润滑、清洗用。
3. 机械密封：单端面机械密封和双端面机械密封两种型式，密封腔内通入一定压力的水，冲洗磨擦两端面，同时起冷却作用。
4. 泵的密封型式采用填料密封或机械密封，由用户根据需要适用，同时根据需要允许采用适合于ISO3069规定的密封空腔尺寸和其他结构的轴封型式，如带波纹管的机械密封和付叶轮密封等等。 5. 泵通过加长联轴器由电动机直接驱动，从电动机端看，按顺时针方向旋转。
产品特点：
泵盖通过止口固定在中间支架上，然后通过泵体与中间支架止口的联接把泵盖夹紧在中间，泵体是轴向吸入，径向排出，脚支承式，可直接固定在底座上。悬架部件通过止口固定固定在中间支架上，并用悬架支架支撑在底座上。为拆卸方便，设计了加长联轴器，检修时可以不拆卸进出口联接管路，泵体和电动机。只需拆下联轴器的中间联接件，即可退出转子部件进行检修。这是国际上通用的一种结构形式。产品用途：
IH型化工泵输送介质温度为-20℃～105℃，需要时采用双端面密封冷却装置，可输送介质温度为20℃～+280℃。适用于化工、石油、冶金、电力、造纸、食品、制药、环保、废水处理和合成纤维等行业用于输送各种腐蚀 的或不允许污染的类似于水的介质。
|
型 号 |
进口← |
出口→ |
流量 |
扬程 |
配用电机 |
叶轮直径 |
|
|
进口-出口-叶轮(mm)(mm)(mm) |
mm |
mm |
(m3/h) |
(m) |
|||
|
转速r/min功率(KW) |
mm |
||||||
|
IH25-25-125 |
25 |
25 |
4 |
20 |
2900 |
1.1 |
125 |
|
IH25-25-160 |
25 |
25 |
4 |
32 |
2900 |
1.5 |
160 |
|
IH32-25-125 |
32 |
25 |
5 |
20 |
2900 |
1.5 |
125 |
|
IH32-25-160 |
32 |
25 |
5 |
32 |
2900 |
2.2 |
160 |
|
IH32-25-200 |
32 |
25 |
5 |
50 |
2900 |
3 |
200 |
|
IH40-32-125 |
40 |
32 |
7 |
20 |
2900 |
1.5 |
125 |
|
IH40-32-160 |
40 |
32 |
7 |
32 |
2900 |
2.2 |
160 |
|
IH40-32-200 |
40 |
32 |
7 |
50 |
2900 |
4 |
200 |
|
IH50-32-125 |
50 |
32 |
12.5 |
20 |
2900 |
2.2 |
125 |
|
IH50-32-125 |
50 |
32 |
6.3 |
5 |
1450 |
0.55 |
125 |
|
IH50-32-160 |
50 |
32 |
12.5 |
32 |
2900 |
3 |
160 |
|
IH50-32-160 |
50 |
32 |
6.3 |
8 |
1450 |
0.55 |
160 |
|
IH50-32-200 |
50 |
32 |
12.5 |
50 |
2900 |
5.5 |
200 |
|
IH50-32-200 |
50 |
32 |
6.3 |
12.5 |
1450 |
0.75 |
200 |
|
IH50-32-250 |
50 |
32 |
12.5 |
80 |
2900 |
11 |
250 |
|
IH50-32-250 |
50 |
32 |
6.3 |
20 |
1450 |
1.5 |
250 |
|
IH65-50-125 |
65 |
50 |
25 |
20 |
2900 |
3 |
125 |
|
IH65-50-125 |
65 |
50 |
12.5 |
5 |
1450 |
0.55 |
125 |
|
IH65-50-160 |
65 |
50 |
25 |
32 |
2900 |
5.5 |
160 |
|
IH65-50-160 |
65 |
50 |
12.5 |
8 |
1450 |
0.75 |
160 |
|
IH65-40-200 |
65 |
40 |
25 |
50 |
2900 |
11 |
200 |
|
IH65-40-200 |
65 |
40 |
12.5 |
12.5 |
1450 |
1.1 |
200 |
|
IH65-40-250 |
65 |
40 |
25 |
80 |
2900 |
15 |
250 |
|
IH65-40-250 |
65 |
40 |
12.5 |
20 |
1450 |
2.2 |
250 |
|
IH65-40-315 |
65 |
40 |
25 |
125 |
2900 |
30 |
315 |
|
IH65-40-315 |
65 |
40 |
12.5 |
32 |
1450 |
4 |
315 |
|
IH80-65-125 |
80 |
65 |
50 |
20 |
2900 |
5.5 |
125 |
|
IH80-65-125 |
80 |
65 |
25 |
5 |
1450 |
0.75 |
125 |
|
IH80-65-160 |
80 |
65 |
50 |
32 |
2900 |
7.5 |
160 |
|
IH80-65-160 |
80 |
65 |
25 |
8 |
1450 |
1.1 |
160 |
|
IH80-50-200 |
80 |
50 |
50 |
50 |
2900 |
15 |
200 |
|
IH80-50-200 |
80 |
50 |
25 |
12.5 |
1450 |
2.2 |
200 |
|
IH80-50-250 |
80 |
50 |
50 |
80 |
2900 |
30 |
250 |
|
IH80-50-250 |
80 |
50 |
25 |
20 |
1450 |
4 |
250 |
|
IH80-50-315 |
80 |
50 |
50 |
125 |
2900 |
45 |
315 |
|
IH80-50-315 |
80 |
50 |
25 |
32 |
1450 |
5.5 |
315 |
|
IH100-80-125 |
100 |
80 |
100 |
20 |
2900 |
11 |
125 |
|
IH100-80-125 |
100 |
80 |
50 |
5 |
1450 |
1.5 |
125 |
|
IH100-80-160 |
100 |
80 |
100 |
32 |
2900 |
15 |
160 |
|
IH100-80-160 |
100 |
80 |
50 |
8 |
1450 |
2.2 |
160 |
|
IH100-65-200 |
100 |
65 |
100 |
50 |
2900 |
30 |
200 |
|
IH100-65-200 |
100 |
65 |
50 |
12.5 |
1450 |
4 |
200 |
|
IH100-65-250 |
100 |
65 |
100 |
80 |
2900 |
45 |
250 |
|
IH100-65-250 |
100 |
65 |
50 |
20 |
1450 |
5.5 |
250 |
|
IH100-65-315 |
100 |
65 |
100 |
125 |
2900 |
75 |
315 |
|
IH100-65-315 |
100 |
65 |
50 |
32 |
1450 |
11 |
315 |
|
IH125-100-200 |
125 |
100 |
200 |
50 |
2900 |
45 |
200 |
|
IH125-100-200 |
125 |
100 |
100 |
12.5 |
1450 |
7.5 |
200 |
|
IH125-100-250 |
125 |
100 |
200 |
80 |
2900 |
75 |
250 |
|
IH125-100-250 |
125 |
100 |
100 |
20 |
1450 |
11 |
250 |
|
IH125-100-315 |
125 |
100 |
200 |
125 |
2900 |
110 |
315 |
|
IH125-100-315 |
125 |
100 |
100 |
32 |
1450 |
18.5 |
315 |
|
IH125-100-400 |
125 |
100 |
100 |
50 |
1450 |
30 |
400 |
|
IH150-125-250 |
150 |
125 |
200 |
20 |
1450 |
18.5 |
250 |
|
IH150-125-315 |
150 |
125 |
200 |
32 |
1450 |
30 |
315 |
|
IH150-125-400 |
150 |
125 |
200 |
50 |
1450 |
55 |
400 |
|
IH200-150-250 |
200 |
150 |
400 |
20 |
1450 |
37 |
250 |
|
IH200-150-315 |
200 |
150 |
400 |
32 |
1450 |
55 |
315 |
|
IH200-150-400 |
200 |
150 |
400 |
50 |
1450 |
90 |
400 |
|
IH250-200-315 |
250 |
200 |
550 |
32 |
1450 |
75 |
315 |
|
IH250-200-450 |
250 |
200 |
600 |
60 |
1450 |
160 |
450 |
